Давление для пневмоинструмента обычно настраивают выходным редуктором. Разберём порядок регулировки, показания двух манометров и причины просадки воздуха, не вмешиваясь в заводские пределы компрессора.
Разберитесь, что показывают два манометра

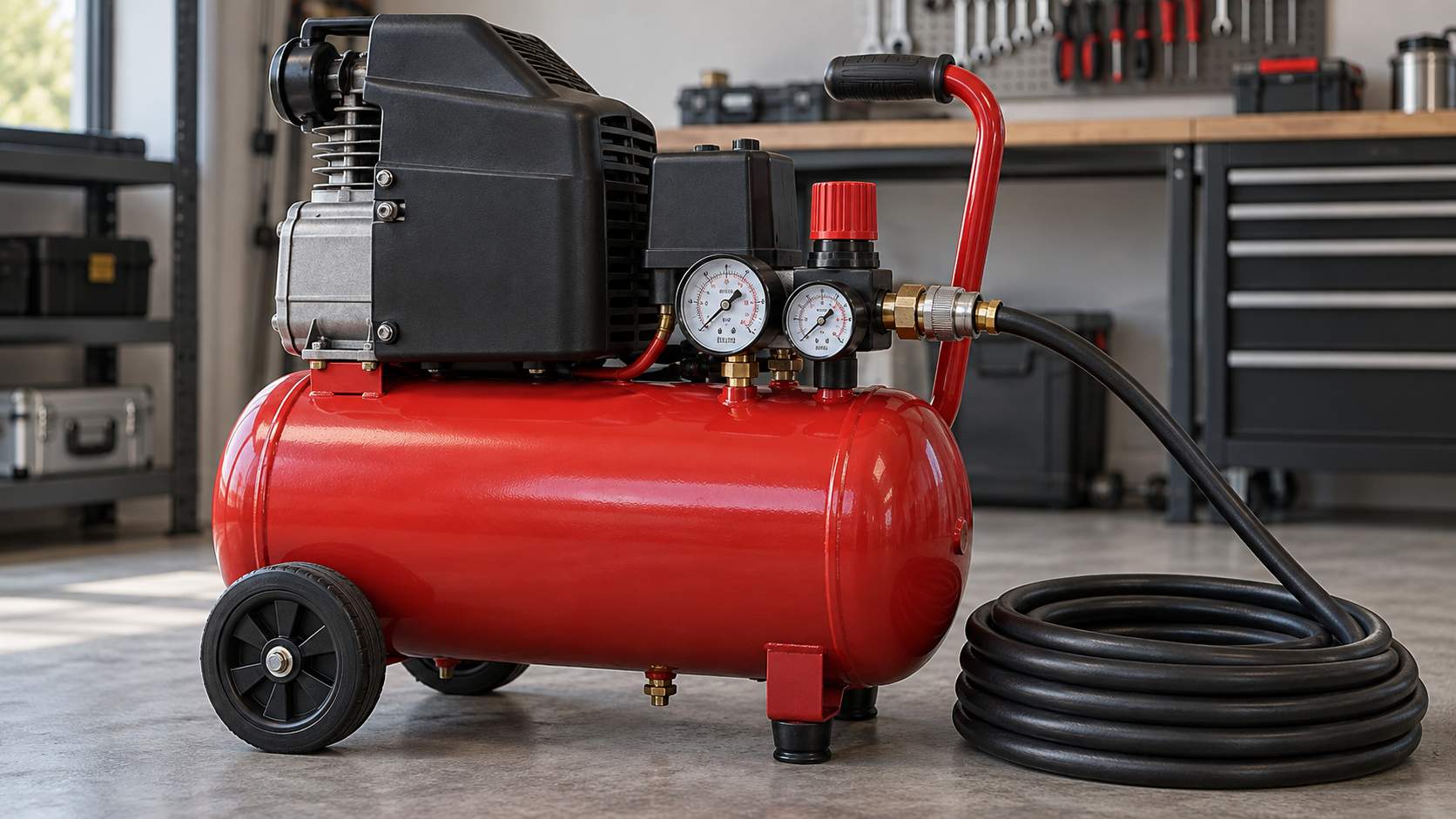

На типичном гаражном компрессоре один манометр показывает давление в ресивере, второй — после редуктора, на выходе к инструменту. Расположение приборов различается, поэтому назначение определяют по схеме в паспорте. Одинаковые шкалы ещё не означают, что оба прибора измеряют одно и то же.
Ресивер накапливает воздух, а реле давления автоматически включает и останавливает двигатель в предусмотренном диапазоне. Выходной регулятор снижает давление для потребителя. Если в баке 8 бар, на инструмент можно подать меньше, но обычный редуктор не способен получить давление выше имеющегося в ресивере.
Найдите требуемое давление у потребителя
Рабочее значение берут из руководства пневмоинструмента, краскопульта или другого устройства. Учитывайте, где изготовитель требует измерять давление: на входе инструмента, после фильтра или непосредственно у пистолета. Для окраски также важны настройки сопла и допустимый расход воздуха.
Проверьте допустимые параметры шланга, соединителей, фильтра и регулятора. Слабое звено ограничивает всю цепочку. Длинный узкий шланг, загрязнённый фильтр и тесные быстросъёмы вызывают потери при расходе, даже когда без нагрузки стрелка показывает нужное число.
Настройте редуктор при работающем инструменте
Перед соединением линии выключите компрессор и сбросьте давление там, где этого требует паспорт. Осмотрите шланги, установите подходящую арматуру и убедитесь, что потребитель выключен. Запустите компрессор штатным выключателем и дайте набрать предусмотренное давление.
Разблокируйте ручку редуктора, если у модели есть фиксатор. Изменяйте настройку постепенно по обозначениям на корпусе. Направление вращения и способ фиксации сверяйте с инструкцией: внешне похожие узлы могут отличаться. Не прикладывайте силу после достижения упора.
Включите потребитель в нормальном рабочем режиме и оцените давление под расходом. Именно в этот момент проявляются потери линии. Скорректируйте настройку в разрешённых пределах и зафиксируйте ручку. После регулировки повторите короткий рабочий цикл, наблюдая оба манометра.
Отличите нехватку воздуха от ошибки регулировки
Если давление ресивера держится, а у инструмента резко падает, сначала проверьте пропускную способность линии и регулятора. Если одновременно снижается давление в баке, компрессор может не успевать восполнять расход. Открытие редуктора сильнее не увеличивает производительность насоса.
Сопоставляйте потребление инструмента с фактической подачей компрессора при рабочем давлении. Паспортная производительность на всасывании и полезная подача на выходе — разные величины. Большой ресивер сглаживает краткие пики, но не обеспечивает бесконечную работу прожорливого потребителя.
Постоянные включения без работы инструмента могут указывать на утечку. Поиск ведут безопасным способом на доступных соединениях, без разборки под давлением. Если бак не набирает давление, клапан срабатывает или автоматика не останавливает двигатель, прекратите работу и обратитесь в сервис.
Почему нельзя просто повысить порог реле
Пружины реле задают работу компрессорной установки, а не удобство конкретного пневмоинструмента. Самовольное увеличение порога нагружает ресивер, двигатель и соединения сверх расчётного режима. Если задаче требуется большее давление, выбирают оборудование с подходящими паспортными параметрами.
Сравните компрессоры для своего расхода
У моделей ниже различаются объём ресивера и мощность двигателя. Выбирая установку, дополнительно уточните полезную подачу воздуха и допустимую продолжительность работы. Объём бака нельзя использовать как единственный критерий.
ELITECH КПМ 200-24Масляный коаксиальный компрессор: ресивер 24 л, двигатель 1,5 кВт, до 8 бар. При подготовке проверяют масло, фильтр и сапун.
Подробнее о модели
ELITECH КПМ 200-50Та же мощность 1,5 кВт и давление до 8 бар, но ресивер 50 л. Более крупный бак даёт запас воздуха, а не удваивает производительность.
Подробнее о модели
ELITECH КПМ 360/100Масляная модель с ресивером 100 л и двигателем 2,2 кВт. Более крупное оборудование требует подходящего места и проверки питающей линии.
Подробнее о моделиКак проверять характеристики техники ELITECH
Видео по теме
Практический разбор дополняет рекомендации статьи. Параметры, порядок подключения и обслуживания сверяйте с руководством именно вашей модели.
Частые вопросы
Почему манометры показывают разное?
Один может измерять давление в баке, другой — после регулятора. При редуцировании и расходе разница нормальна; назначение приборов уточняют по схеме.
Настраивать с нажатым курком или без?
Рабочую настройку проверяют при предусмотренном расходе потребителя. Давление без расхода не показывает потерь в шланге и соединителях.
Большой ресивер решит нехватку воздуха?
Он даст запас для короткого пика. Если средний расход выше подачи компрессора, давление всё равно будет снижаться.
Можно ли получить 10 бар от модели на 8 бар?
Не следует повышать заводской предел. Для задачи выбирают компрессор и всю арматуру с подходящими допустимыми характеристиками.
Почему настройка меняется после замены шланга?
Меняются сопротивление и потери линии. После замены длины, диаметра или соединителей давление проверяют заново под расходом.
