Для подключения воздушного плазмореза нужны подходящее электропитание, источник сжатого воздуха, совместимый плазмотрон и надёжный контакт рабочего кабеля с металлом. Ошибка в любом из этих звеньев может выглядеть как неисправность аппарата: дуга обрывается, рез получается грубым, расходники быстро изнашиваются.
Начните с питания и рабочего места
Сверьте полную модель и паспорт. Однофазный аппарат на 230 В и трёхфазный на 380 В требуют разного подключения. Наличие подходящей по форме розетки не подтверждает, что линия выдержит нагрузку. Кабель, защиту линии и соединитель подбирает квалифицированный электрик по требованиям изготовителя.
Установите аппарат устойчиво, оставьте свободными вентиляционные отверстия. Уберите горючие материалы из зоны искр, обеспечьте вытяжку и защиту окружающих от излучения дуги. Заготовка должна лежать над негорючим основанием с местом для выхода струи и расплава.
Сборку выполняют при отключённом питании и сброшенном давлении. Осмотрите изоляцию, соединители и шланги. Не используйте повреждённые кабели, самодельные переходники питания и негерметичные соединения.
Как согласовать плазморез с компрессором
Сравнивайте расход плазмореза с производительностью компрессора на выходе при нужном давлении. Цифра «на входе» обычно выше полезной подачи и напрямую для такого сравнения не подходит. Большой ресивер сглаживает короткие пики, но не компенсирует постоянную нехватку воздуха.
Например, паспорт ELITECH WM 40 PLASMA указывает 250 л/мин при 3–4,5 бар; WM 60 — 350 л/мин при 4–6 бар; WM 100 — 450 л/мин при 4–6 бар. Это требования конкретной серии. Для другой модели берут её собственные значения, а также учитывают потери в магистрали.
Воздух должен быть очищен от влаги, масла и загрязнений. Проверяйте фильтр и удаляйте конденсат по инструкции системы подготовки воздуха. Избыточное давление не заменяет достаточный расход: маленький компрессор может показывать нужные бары без потока, но проседать во время резки.

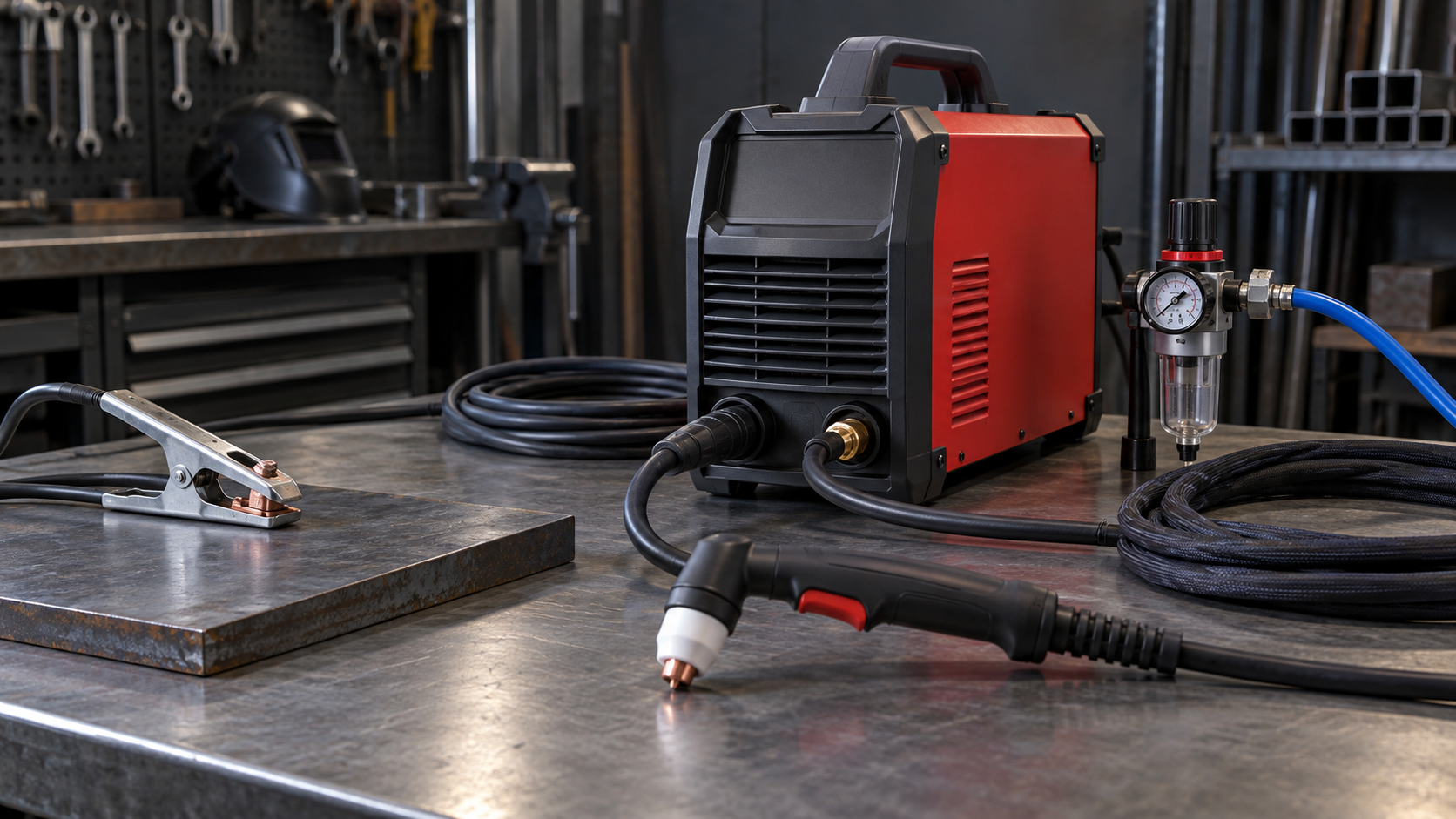

Подключите плазмотрон, зажим и воздух
Установите совместимые электрод, сопло и защитные детали в последовательности из паспорта горелки. Расходники выбирают под ток и способ резки. Подсоедините плазмотрон к предназначенному разъёму и зафиксируйте соединение штатным способом, без перекоса и чрезмерного усилия.
Подключите рабочий кабель к указанному гнезду. Его зажим закрепите на очищенном металле заготовки вблизи зоны реза, но не на отрезаемой части. Краска и ржавчина ухудшают контакт. Этот кабель замыкает рабочую цепь и не заменяет защитное заземление аппарата.
Подведите воздух через предусмотренный фильтр-регулятор. Диаметр, длина шланга и соединители должны соответствовать паспорту. В частности, для серии WM 40/60/100 руководство требует внутренний диаметр не менее 12 мм при длине до 10 м и запрещает спиральный шланг. Не переносите эти размеры на любую установку автоматически.
Проверьте воздух и выполните пробный рез
После проверки соединений подайте питание и воздух в порядке, указанном изготовителем. Если есть режим GAS, включите продувку без дуги и выставьте давление при проходящем потоке. Показание при закрытом клапане не позволяет оценить реальные условия работы горелки.
Выберите режим резки и ток под металл, толщину и установленные расходники. Проверьте, как работает кнопка: в 2T её обычно удерживают, а в 4T цикл может продолжаться после отпускания. Логику остановки изучают до первого запуска.
Наденьте защиту глаз и лица с подходящим светофильтром, перчатки и защитную одежду. Сначала пройдите траекторию без включения горелки: кабель не должен цепляться за край. Сделайте пробу на обрезке той же толщины, соблюдая указанную дистанцию сопла и скорость перемещения.
Максимальная разделяемая толщина не равна толщине уверенного чистового реза. Не пытайтесь исправить любой дефект повышением тока: сначала проверьте подачу воздуха, контакт зажима, расходники и скорость. После резки дайте завершиться охлаждающей продувке.
Три модели с разными требованиями
Выбор аппарата связан с возможностями мастерской. Сравнивайте сеть и доступный воздух до покупки; совпадение названия разъёма ещё не гарантирует совместимость горелок.
ELITECH WM 40 PLASMA230 В, ток 20–40 А. По паспорту требуется подача воздуха 250 л/мин; штатный плазмотрон IPT 40.
Подробнее о модели
ELITECH WM 60 PLASMA230 В, ток 20–50 А. Расход воздуха 350 л/мин; требования к линии питания выше, чем у младшей модели.
Подробнее о модели
ELITECH WM 100 PLASMAТрёхфазное питание 380 В, ток 20–100 А. Требует 450 л/мин воздуха и подготовленной электросети.
Подробнее о моделиКак разобраться в настройках маски «хамелеон»
Видео: подготовка и подключение плазмореза
Практический разбор на примере REAL CUT 45. Подключение показано с 06:33. Значения тока и давления из демонстрации не заменяют паспорт вашей модели.
Частые вопросы
Можно ли резать без компрессора?
Для воздушной системы нужен источник воздуха. Отдельный компрессор не требуется, если он предусмотрен внутри аппарата.
Почему дуга обрывается при нормальном давлении?
Проверьте давление именно при потоке, расход воздуха, контакт зажима и состояние расходников. При повторении ошибки остановитесь и обратитесь к инструкции.
Зажим можно закрепить на окрашенном металле?
Контактную площадку очищают до проводящего металла. Крепление через краску ненадёжно.
Нужно ли добавлять масло в воздушную линию?
Нет. Плазморезу нужен чистый воздух без масла; маслораспылитель для пневмоинструмента в такую линию не ставят.
Когда менять сопло и электрод?
По признакам износа и предельным размерам из инструкции горелки. Осмотр выполняют после отключения питания и остывания деталей.
