Альтернатор в бензогенераторе — электрическая машина, которая преобразует механическое вращение в электрическую энергию переменного тока. Бензиновый двигатель вращает её вал, а подключённые приборы получают питание через электрическую схему станции. В разговоре генератором называют весь агрегат, хотя двигатель и альтернатор выполняют разные задачи.
Что находится внутри альтернатора

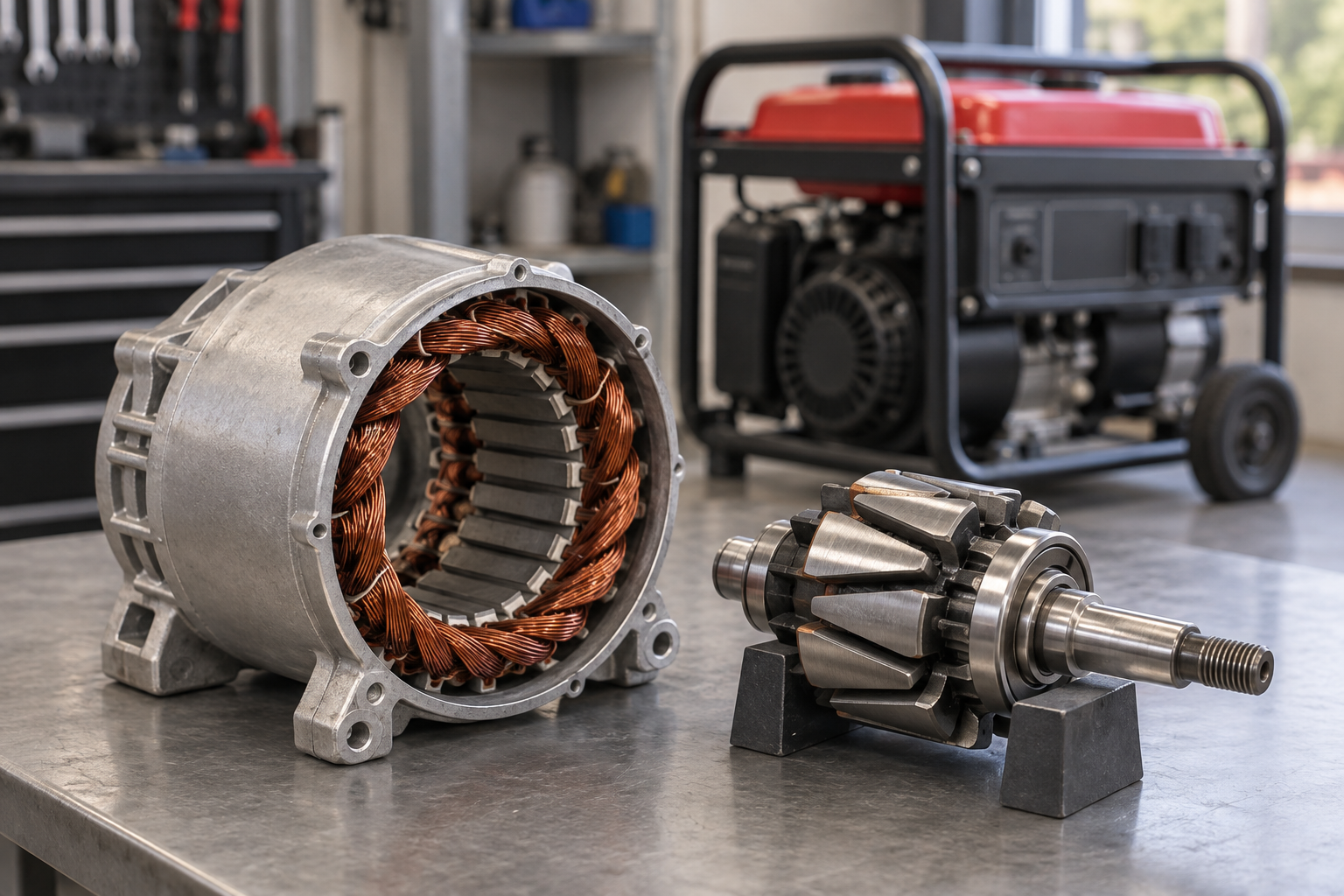

Основные части — неподвижный статор и вращающийся ротор. Магнитное поле и проводники обмоток движутся относительно друг друга, благодаря чему возникает электродвижущая сила. При подключении нагрузки в замкнутой цепи протекает ток.
У распространённых синхронных машин выходная обмотка находится на статоре, а магнитное поле связано с ротором. Подшипники удерживают вал, вентиляция отводит тепло, изоляция разделяет проводящие части. Поэтому состояние охлаждения и изоляции не менее существенно, чем материал провода.
Альтернатор не создаёт энергию из ничего: электрическая нагрузка увеличивает требуемый механический момент. Недостаток мощности двигателя или электрической части большой бензобак не компенсирует.
Возбуждение и работа регулятора AVR
Возбуждением называют создание магнитного поля электрической машины. В разных конструкциях для этого применяются постоянные магниты либо обмотки возбуждения. Ток к вращающимся узлам может передаваться через контактные кольца и щётки; существуют и бесщёточные системы с отдельным возбудителем.
AVR — автоматический регулятор напряжения. В подходящей для него системе он отслеживает выходное напряжение и управляет возбуждением, уменьшая отклонения при изменении нагрузки. Это контур регулирования с ограниченным диапазоном, а не источник дополнительной мощности.
Наличие AVR не означает инверторную схему или идеальную синусоиду. Скорость восстановления напряжения и допустимый пусковой ток определяются всей системой.
Чем альтернатор отличается от инвертора
В обычной синхронной установке частота электрического напряжения связана с частотой вращения и числом полюсов машины. Поэтому двигатель должен поддерживать предусмотренный режим оборотов. AVR регулирует напряжение, но не заменяет регулятор оборотов двигателя.
В инверторной станции электрическая энергия проходит дополнительное преобразование: выпрямление, затем формирование переменного напряжения электронной схемой. Альтернатор при этом остаётся источником энергии для преобразователя. Слова «инверторный» и «с альтернатором» не обозначают взаимоисключающие варианты.
Качество питания конкретной электроники подтверждают характеристики станции и требования прибора. Одной надписи «инвертор» для проверки совместимости недостаточно.
Что сравнивать при выборе генератора
Начинайте с номинальной мощности и допустимых условий непрерывной работы. Максимальная мощность предназначена для ограниченного режима, указанного изготовителем. Отдельно учитывают пусковые токи насосов, компрессоров и другого оборудования с двигателями: сумма рабочих ватт не описывает момент запуска.
Материал обмоток полезен для сравнения, но надпись «медь» не сообщает сечение проводника, температурный режим, качество изоляции и допустимые искажения напряжения. Сопоставляйте полные характеристики, защиту от перегрузки, доступность сервиса и соответствие вашей нагрузке.
Для чувствительных потребителей уточняют стабильность напряжения и частоты, а при наличии требований — коэффициент гармонических искажений. Неопубликованные значения запрашивают у изготовителя.
Двигатель работает, а электричества нет
Отсутствие питания в розетке не доказывает сгорание обмоток. Причиной могут быть защита, соединения, регулятор, возбуждение или подключённое оборудование. По одному симптому менять альтернатор преждевременно.
Пользователь проверяет индикацию и положение штатных органов управления по паспорту, отключив нагрузку. При повторном срабатывании защиты работу прекращают. Разборку, измерения внутри работающего агрегата и попытки подать внешнее напряжение на обмотки оставляют сервису.
Перед обслуживанием исключают случайный и автоматический запуск. Не закрывайте вентиляционные отверстия ради снижения шума. Масло предназначено для двигателя: заливать его в альтернатор не требуется.
Где находится маслозаливная горловина бензогенератора
Примеры разных компоновок
Карточки помогают сравнить обычную и инверторную станцию. Подбор выполняют по нагрузке и паспорту.
ELITECH СГБ 8000ЕМКРамная бензиновая станция с электростартом и прибором контроля напряжения, частоты и наработки.
Подробнее о модели
ELITECH GIS 2000RМИнверторная модель. В описании указаны медная обмотка альтернатора и защита от перегрузки.
Подробнее о модели
ELITECH БИГ 1100РКомпактная станция с преобразованием AC/DC/AC. Номинальная мощность 1 кВт отличается от максимальных 1,1 кВт.
Подробнее о моделиВидео: устройство альтернатора
Русскоязычный разбор «Очень просто об альтернаторе». Рассматривайте его как объяснение устройства; ремонт выполняют по документации своей модели.
Частые вопросы
Альтернатор — это весь бензогенератор?
Нет, это его электрическая машина. В составе станции также есть двигатель, топливная система, управление и защита.
Есть ли альтернатор у инверторной станции?
Да. Электронный преобразователь работает с энергией, которую вырабатывает электрическая машина.
AVR управляет оборотами двигателя?
Нет. Регулирование возбуждения и управление оборотами выполняют разные задачи.
Медная обмотка гарантирует чистую синусоиду?
Нет. Материал проводника не заменяет характеристику формы выходного напряжения.
Можно ли поставить любой альтернатор той же мощности?
Нет. Нужны совместимые механические размеры, обороты, электрическая схема, возбуждение и защита. Замену подбирают в сервисе.
